Formlabs Form 4

Formlabs Form 4

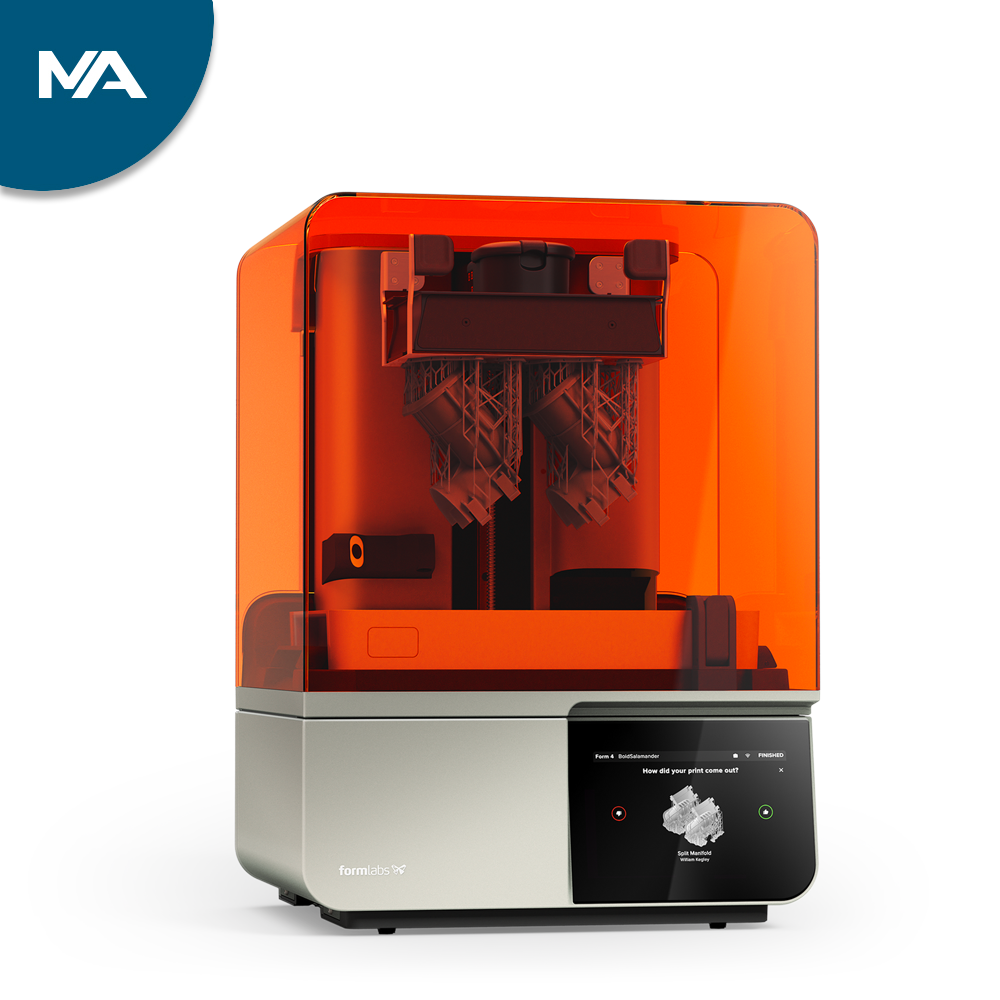

La Formlabs Form 4 è una stampante 3D professionale a resina progettata per combinare velocità, precisione e affidabilità nella produzione di prototipi, attrezzature e componenti finali.

Grazie alla tecnologia Low Force Display™ (LFD), polimerizza contemporaneamente l’intero strato mediante un sistema di retroilluminazione ad alta potenza. Questo processo consente di ottenere tempi di stampa rapidi e costanti, indipendentemente dal numero di componenti posizionati sulla piattaforma.

Velocità di stampa

La Form 4 raggiunge una velocità media di 40 mm/h e una velocità massima di 100 mm/h.

Il tempo di produzione dipende principalmente dall’altezza del modello; riempire il volume di stampa permette quindi di aumentare la produttività senza prolungare significativamente la durata del ciclo.

Questa caratteristica consente di:

• Realizzare più iterazioni progettuali nella stessa giornata
• Ridurre i tempi di sviluppo del prodotto
• Produrre rapidamente piccole serie
• Gestire richieste urgenti
• Ridurre le code di stampa

Tecnologia Low Force Display

La tecnologia LFD utilizza un’unità di retroilluminazione composta da 60 LED e lenti di collimazione, che proiettano un’area luminosa uniforme ad alta potenza.

La resina viene polimerizzata attraverso una Light Processing Unit con pixel da 50 µm e anti-aliasing preimpostato. La riduzione delle forze di distacco permette inoltre di utilizzare supporti più leggeri e facilita la rimozione delle parti dalla piattaforma.

Precisione e qualità superficiale

La Form 4 offre tolleranze dimensionali XY pari a ±0,15%, permettendo di produrre componenti precisi e assemblaggi con accoppiamenti ripetibili.

La luce collimata, la risoluzione XY di 50 µm e la ridotta forza di distacco contribuiscono a ottenere:

• Dettagli nitidi
• Superfici lisce
• Spigoli definiti
• Geometrie sottili
• Assemblaggi accurati
• Qualità paragonabile allo stampaggio a iniezione

Queste caratteristiche la rendono adatta sia alla prototipazione estetica sia alla verifica funzionale e dimensionale dei componenti.

Affidabilità del processo

Un laboratorio indipendente incaricato da Formlabs ha misurato per la Form 4 un tasso di riuscita delle stampe del 98,7%.

L’affidabilità è supportata da impostazioni di stampa convalidate, calibrazione eseguita in fabbrica, sistemi di controllo intelligenti e monitoraggio da remoto. La stampante controlla continuamente le condizioni del processo per individuare eventuali anomalie e mantenere costante la qualità produttiva.

Materiali disponibili

La Form 4 è compatibile con un’ampia gamma di resine Formlabs per applicazioni professionali e industriali:

• Resine per uso generico
• Materiali rigidi rinforzati con vetro
• Resine resistenti e tenaci
• Materiali elastici e flessibili
• Resine resistenti alle alte temperature
• Materiali ritardanti di fiamma
• Silicone puro
• Resine biocompatibili
• Materiali calcinabili
• Resine ceramiche
• Materiali per stampi e attrezzature

La Open Material Mode consente inoltre di utilizzare resine fotopolimeriche di terze parti a 405 nm, attraverso impostazioni di stampa personalizzabili.

Gestione semplificata

La Form 4 è progettata per rendere il processo accessibile anche agli operatori senza una lunga esperienza nella stampa 3D.

Il software PreForm permette di automatizzare orientamento, generazione dei supporti e disposizione dei componenti. I controlli di stampabilità in tempo reale aiutano a individuare eventuali criticità prima dell’avvio.

La gestione automatica della resina, le cartucce intercambiabili e il touchscreen guidano l’utilizzatore durante la preparazione e la produzione.

Specifiche principali

• Tecnologia: Low Force Display™ (LFD)
• Lunghezza d’onda: 405 nm
• Volume di stampa: 200 × 125 × 210 mm
• Volume utile: circa 5,25 litri
• Risoluzione XY: 50 µm
• Spessore dello strato: 25–200 µm
• Velocità media: 40 mm/h con layer da 100 µm
• Velocità massima: 100 mm/h
• Tolleranza dimensionale XY: ±0,15%
• Tasso di riuscita misurato: 98,7%
• Dimensioni della stampante: 398 × 367 × 554 mm



• Peso: 18,3 kg
• Software: PreForm e Dashboard
• Gestione della resina: automatica
• Materiali di terze parti: disponibili tramite Open Material Mode
