Descrizione

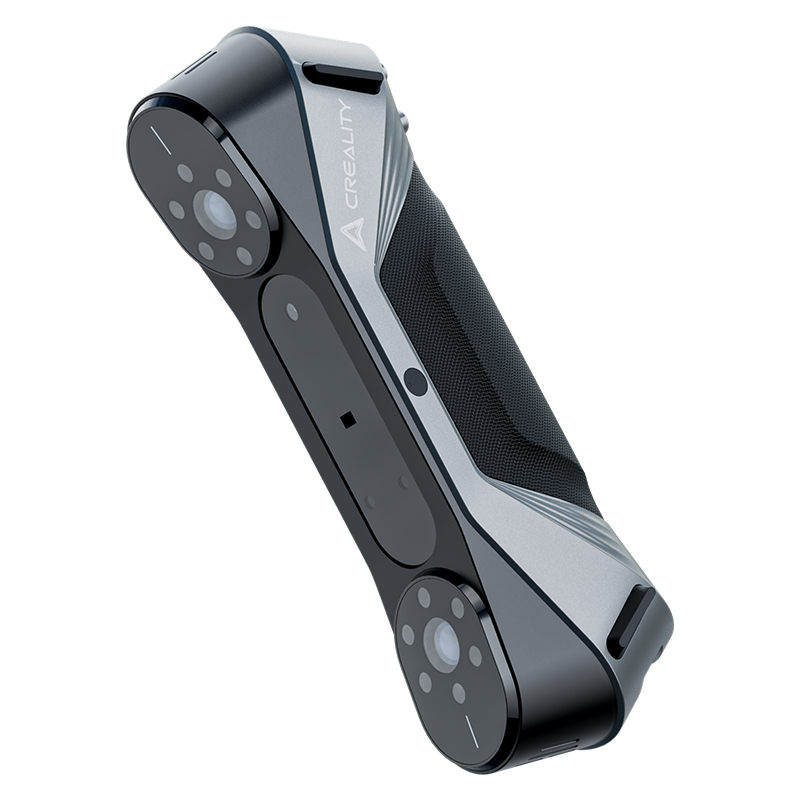

Il Creality Raptor è uno scanner 3D professionale portatile progettato per reverse engineering, controllo dimensionale, progettazione e produzione additiva. Combina 7 linee laser blu parallele e luce strutturata NIR per acquisire piccoli dettagli, componenti tecnici, oggetti voluminosi e corpo umano.
Precisione fino a 0,02 mm
In modalità laser blu, il CR-Scan Raptor raggiunge una precisione fino a 0,02 mm, misurata a una distanza di 100 mm.
Le sette linee laser parallele hanno uno spessore minimo dichiarato di 0,1 mm, consentendo di riprodurre bordi definiti, superfici complesse e particolari di dimensioni ridotte.
Due modalità per differenti esigenze di scansione
Il sistema ottico mette a disposizione due modalità:
· 7 linee laser blu parallele per dettagli, piccoli componenti e acquisizioni ad alta precisione
· Luce strutturata NIR per scansioni markerless di oggetti più grandi, viso e corpo umano
La modalità laser utilizza i marker per l’allineamento, mentre quella NIR può effettuare il tracciamento attraverso marker, geometria o texture.
Velocità fino a 60 FPS
Il CR-Scan Raptor raggiunge:
· 60 FPS in modalità laser blu
· 20 FPS con luce strutturata NIR
Queste prestazioni permettono di acquisire rapidamente superfici complesse e riducono il rischio di perdere il tracciamento durante le scansioni manuali.
Da componenti di 5 mm a oggetti di 2 metri
Combinando le due tecnologie, il CR-Scan Raptor può digitalizzare oggetti con dimensioni comprese tra:
· 5 × 5 × 5 mm come volume minimo in modalità laser blu
· 2.000 × 2.000 × 2.000 mm come dimensione massima indicativa
Può quindi acquisire bulloni, piccoli elementi meccanici, figure, stampi, componenti automotive, viso e corpo umano.
In modalità NIR è consigliato un volume minimo dell’oggetto di circa 150 × 150 × 150 mm.
Scansione markerless con luce NIR
La tecnologia NIR utilizza l’imaging 3D One-Shot con speckle matching per riconoscere la geometria e le caratteristiche superficiali dell’oggetto.
Questo sistema consente di effettuare numerose acquisizioni senza applicare marker, migliorando la fluidità della scansione a mano libera e facilitando la digitalizzazione di oggetti voluminosi.
Acquisizione di superfici nere e metalliche
Il sistema a laser blu permette di acquisire numerose superfici scure o metalliche senza richiedere necessariamente l’applicazione di spray opacizzanti.
L’effettiva necessità dello spray dipende comunque dalla riflettività, dalla trasparenza e dalla finitura del componente.
Compensazione automatica della temperatura
Un algoritmo di compensazione termica corregge le variazioni provocate dal riscaldamento del dispositivo.
La struttura ottica utilizza una lente da 20 mm, un sistema a nove elementi in vetro e un supporto metallico. Questa configurazione contribuisce a mantenere stabile la precisione durante le sessioni prolungate e in condizioni ambientali differenti.
Protezione dalle vibrazioni e tracciamento stabile
La tecnologia One-Shot 3D Imaging riduce la sensibilità ai movimenti involontari e limita la perdita del tracciamento.
La funzione di rapido recupero della posizione facilita la ripresa dell’acquisizione quando lo scanner viene spostato troppo velocemente o si allontana dalla corretta distanza di lavoro.
Texture a colori a 24 bit
Il CR-Scan Raptor supporta l’acquisizione delle texture a colori a 24 bit.
Il sistema di illuminazione comprende:
· 12 LED bianchi per migliorare la luminosità e la qualità delle texture
· 12 LED infrarossi per facilitare il riconoscimento dei marker
I modelli a colori possono essere utilizzati per documentazione, visualizzazione, conservazione digitale, realtà virtuale e riproduzione mediante stampa 3D.
Scansione di viso e corpo umano
La modalità NIR integra algoritmi dedicati alla digitalizzazione del viso e del corpo. Una scansione completa del corpo umano può essere effettuata in circa due minuti, rendendo il dispositivo indicato anche per applicazioni artistiche, ergonomiche e di personalizzazione.
Leggero e utilizzabile con una mano
Con dimensioni di 215 × 50 × 74 mm e un peso di 372 g, il CR-Scan Raptor è facilmente trasportabile e utilizzabile durante sessioni prolungate.
La superficie antiscivolo, il cordino rimovibile, i pulsanti integrati e l’indicatore luminoso circolare semplificano il controllo dello scanner e forniscono informazioni in tempo reale sulla qualità dell’acquisizione.
Calibrazione ad alta precisione
La confezione comprende una piastra di calibrazione realizzata con substrato in vetro.
La calibrazione periodica permette di preservare la precisione dello scanner e compensare eventuali variazioni del sistema ottico.
Software CrealityScan
Il software CrealityScan gestisce calibrazione, acquisizione, allineamento, elaborazione della nuvola di punti e generazione della mesh.
I modelli possono essere esportati nei formati STL, OBJ e PLY e utilizzati nei flussi CAD, reverse engineering, controllo dimensionale e stampa 3D.
Specifiche tecniche principali:
· Tecnologie: laser blu e luce strutturata NIR
· Modalità laser: 7 linee laser blu parallele
· Precisione laser blu: fino a 0,02 mm a 100 mm
· Precisione NIR: fino a 0,1 mm
· Risoluzione 3D laser blu: 0,02–2 mm
· Risoluzione 3D NIR: 0,1–2 mm
· Velocità laser blu: fino a 60 FPS
· Velocità NIR: fino a 20 FPS
· Volume minimo laser blu: 5 × 5 × 5 mm
· Volume minimo consigliato NIR: 150 × 150 × 150 mm
· Dimensione massima indicativa: 2.000 × 2.000 × 2.000 mm
· Distanza di lavoro laser blu: 150–400 mm
· Distanza di lavoro NIR: 170–1.000 mm
· Risoluzione delle fotocamere 3D: 1.920 × 1.200 px
· Acquisizione del colore: 24 bit
· Illuminazione texture: 12 LED bianchi
· Rilevamento marker: 12 LED infrarossi
· Allineamento laser: marker
· Allineamento NIR: marker, geometria o texture
· IMU: integrata
· Classe laser: Classe 1
· Interfaccia: USB 3.0 Type-C
· Alimentazione: 12 V, 2 A
· Formati di esportazione: STL, OBJ e PLY
· Sistemi operativi: Windows 10/11 a 64 bit e macOS
· Dimensioni: 215 × 50 × 74 mm
· Peso: 372 g
