Descrizione
Il Creality Otter è uno scanner 3D portatile progettato per acquisire oggetti di dimensioni molto differenti, da piccoli componenti fino a veicoli e strutture volumetriche. Il sistema a luce strutturata infrarossa, la configurazione stereoscopica a quattro lenti e la precisione fino a 0,02 mm lo rendono adatto a reverse engineering, progettazione, produzione additiva e digitalizzazione a colori.
Precisione fino a 0,02 mm
Il CR-Scan Otter raggiunge una precisione fino a 0,02 mm, permettendo di acquisire dettagli, bordi e geometrie complesse.
La risoluzione 3D può essere regolata tra 0,05 e 2 mm, adattando la densità della nuvola di punti alle dimensioni dell’oggetto e al livello di dettaglio richiesto.

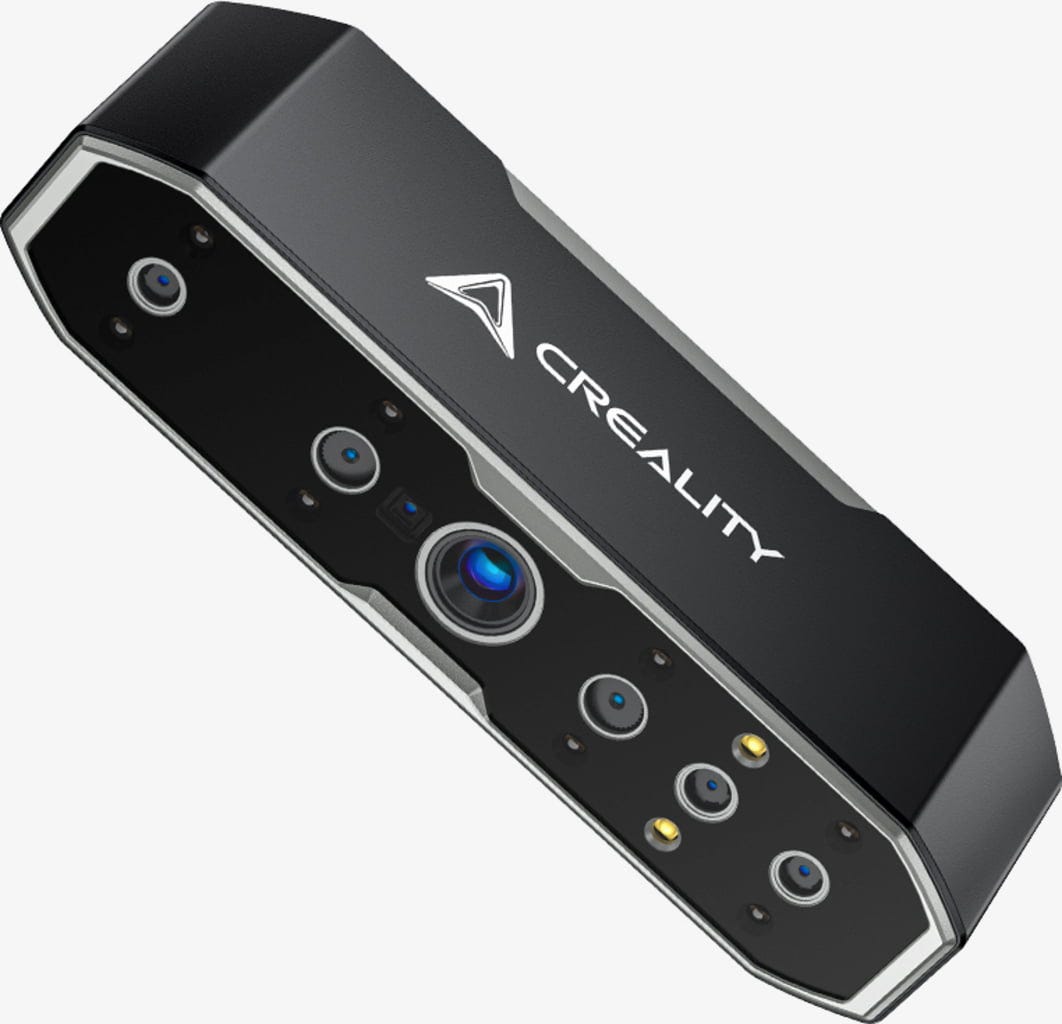

Visione stereoscopica a quattro lenti
Lo scanner utilizza due coppie di fotocamere stereoscopiche:
· Lenti a lunga focale per piccoli oggetti e dettagli
· Lenti a corta focale per superfici estese e oggetti voluminosi
Questa configurazione consente di passare dall’acquisizione di piccoli componenti alla scansione di oggetti di grandi dimensioni senza sostituire lo scanner.
Da oggetti di 10 mm a strutture di due metri
Il CR-Scan Otter può digitalizzare oggetti con dimensioni comprese tra:
· 10 × 10 × 10 mm come volume minimo
· 2.000 × 2.000 × 2.000 mm come dimensione massima
Può quindi essere utilizzato per monete, componenti meccanici, parti automotive, sculture, corpo umano e veicoli.
Ampio campo di acquisizione
Il campo acquisito in un singolo fotogramma raggiunge 1.350 × 840 mm a una distanza di 1.000 mm.
L’ampia area di scansione riduce il numero di passaggi necessario per completare oggetti voluminosi e migliora la continuità dell’acquisizione a mano libera.
Scansione fino a 20 FPS
La velocità raggiunge 20 fotogrammi al secondo, consentendo di acquisire rapidamente superfici estese e geometrie complesse.
La tecnologia One-Shot 3D Imaging, abbinata all’IMU integrata, riduce la sensibilità ai movimenti involontari e facilita il recupero del tracciamento durante la scansione manuale.
Scansione senza marcatori
Il CR-Scan Otter supporta differenti modalità di allineamento:
· Geometria
· Texture
· Marker
Gli oggetti con caratteristiche geometriche o cromatiche ben riconoscibili possono essere acquisiti senza applicare marcatori. Per superfici uniformi, ripetitive o con pochi dettagli, è possibile utilizzare i marker per rendere il tracciamento più stabile.
Gli otto LED infrarossi integrati migliorano il riconoscimento dei punti di riferimento.
Acquisizione di superfici scure e metalliche
La luce strutturata infrarossa consente di acquisire numerose superfici nere o metalliche senza richiedere necessariamente uno spray opacizzante. Questa caratteristica facilita la scansione di automobili, pneumatici, componenti meccanici e oggetti con finiture scure. L’impiego dello spray può comunque essere necessario con superfici molto lucide, riflettenti o trasparenti.
Texture a colori a 24 bit
La fotocamera RGB da un megapixel permette di acquisire texture a colori a 24 bit.
Due LED bianchi supplementari illuminano l’oggetto negli ambienti poco luminosi, migliorando la leggibilità dei dettagli e la fedeltà cromatica del modello digitale.
Scansione di viso e corpo umano
Un algoritmo dedicato alla mappatura del viso facilita l’acquisizione dei lineamenti e dei capelli. La tecnologia NIR è invisibile all’occhio umano e classificata come Classe 1, risultando adatta alla digitalizzazione di viso e corpo.
Utilizzabile anche all’aperto
La tecnologia a luce strutturata con elemento ottico diffrattivo permette di utilizzare lo scanner anche in presenza di illuminazione ambientale fino a 30.000 lux. Questa caratteristica amplia le possibilità d’impiego in officina, nei reparti produttivi e durante le acquisizioni all’aperto.
Struttura metallica compatta e leggera
Il corpo interamente metallico misura 165 × 37 × 59 mm e pesa 390 g.

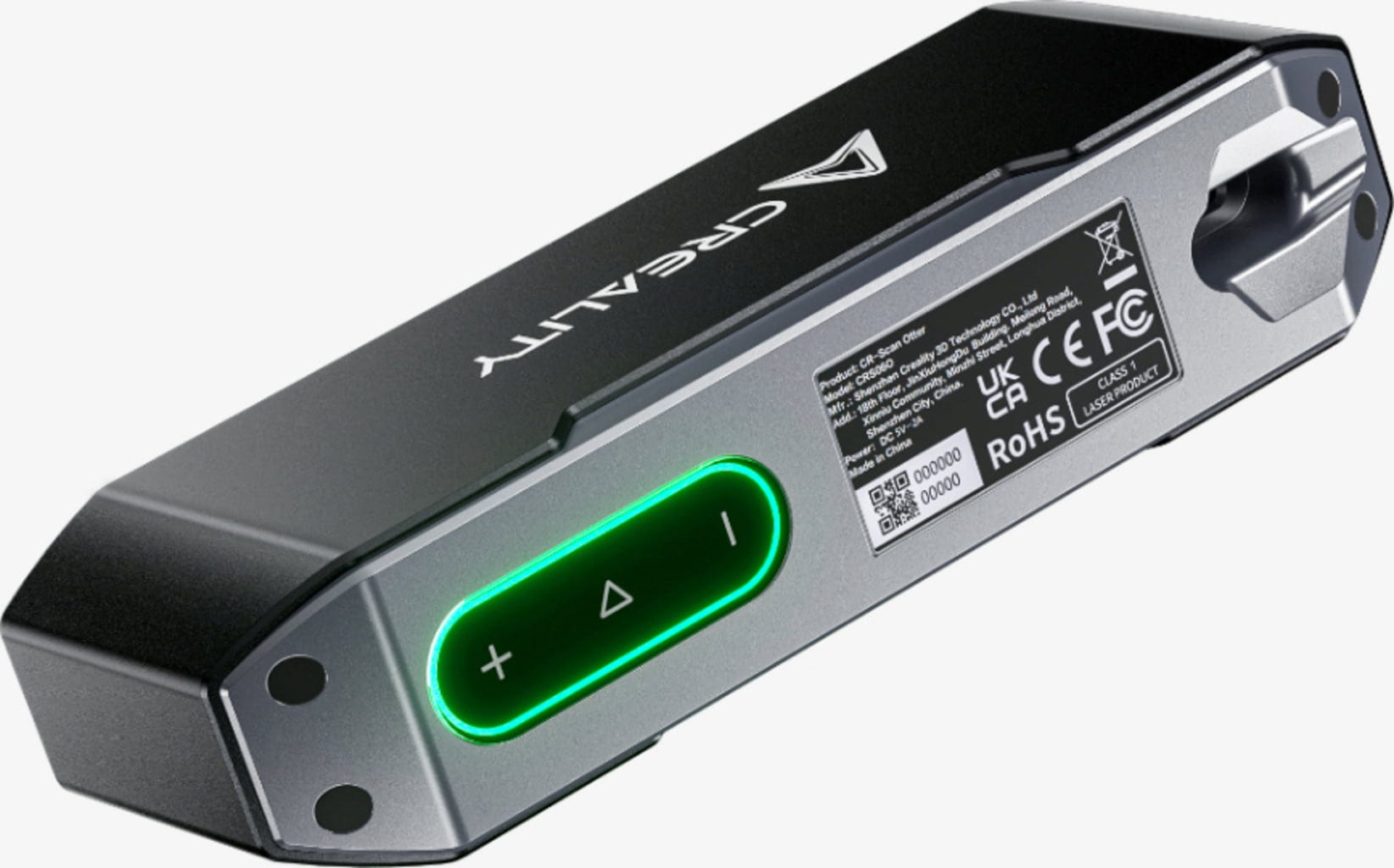

Il design privo di ventola garantisce un funzionamento silenzioso, mentre l’indicatore luminoso circolare, i pulsanti touch e il feedback acustico permettono di controllare lo stato della scansione e regolare l’esposizione in tempo reale.
Software CrealityScan
Il software CrealityScan gestisce acquisizione, allineamento di più scansioni, modifica della nuvola di punti, elaborazione automatica e generazione della mesh.
I modelli possono essere esportati nei formati STL, OBJ e PLY e utilizzati nei flussi di reverse engineering, progettazione CAD, visualizzazione e stampa 3D.
Connessione cablata e wireless opzionale
Il CR-Scan Otter si collega al computer tramite USB Type-C, con compatibilità USB 3.0 e USB 2.0.
La scansione wireless con dispositivi mobili richiede un accessorio dedicato opzionale. Non deve quindi essere presentata come una funzione wireless integrata nello scanner standard.
Specifiche tecniche principali:
· Tecnologia: luce strutturata infrarossa
· Sistema ottico: visione stereoscopica a quattro lenti
· Precisione: fino a 0,02 mm
· Risoluzione 3D: 0,05–2 mm
· Velocità di scansione: fino a 20 FPS
· Volume minimo acquisibile: 10 × 10 × 10 mm
· Dimensione massima indicativa: 2.000 × 2.000 × 2.000 mm
· Campo di acquisizione massimo: 1.350 × 840 mm a 1.000 mm
· Distanza di lavoro: 110–1.000 mm
· Acquisizione del colore: 24 bit
· Fotocamera RGB: 1 MP
· Illuminazione texture: 2 LED bianchi
· Rilevamento marker: 8 LED infrarossi
· Allineamento: geometria, marker o texture
· IMU: integrata
· Classe di sicurezza: Classe 1
· Illuminazione ambientale: fino a 30.000 lux
· Formati di esportazione: STL, OBJ e PLY
· Software: CrealityScan
· Sistemi operativi: Windows e macOS
· Interfaccia: USB Type-C, USB 3.0 e USB 2.0
· Wireless: tramite accessorio opzionale
· Alimentazione: 5 V, 3 A
· Temperatura operativa: da -10 a 40 °C
· Umidità operativa: 0–90% RH
· Dimensioni: 165 × 37 × 59 mm
· Peso: 390 g
