Descrizione

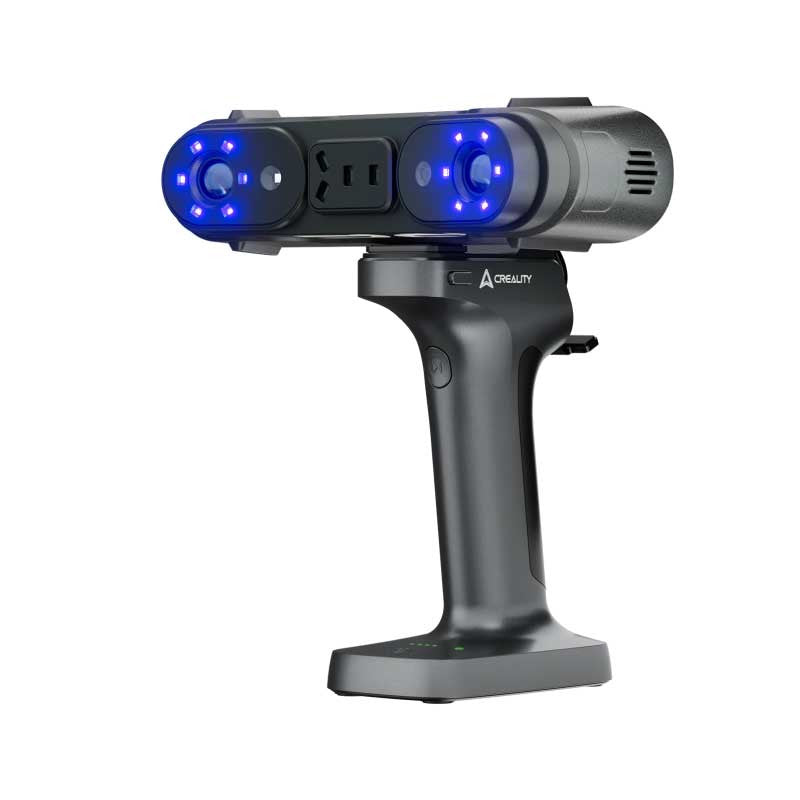

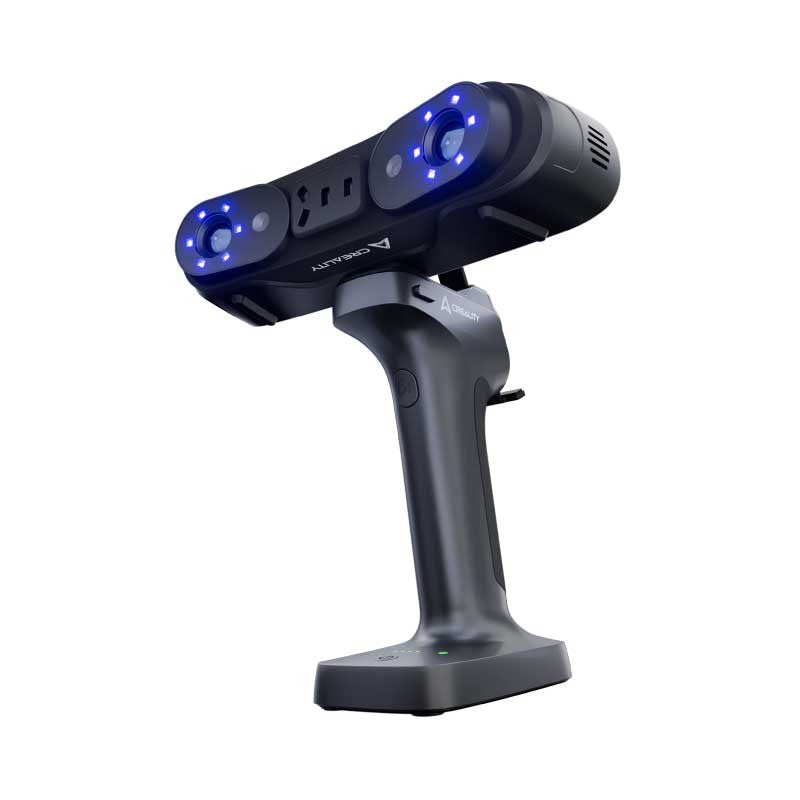

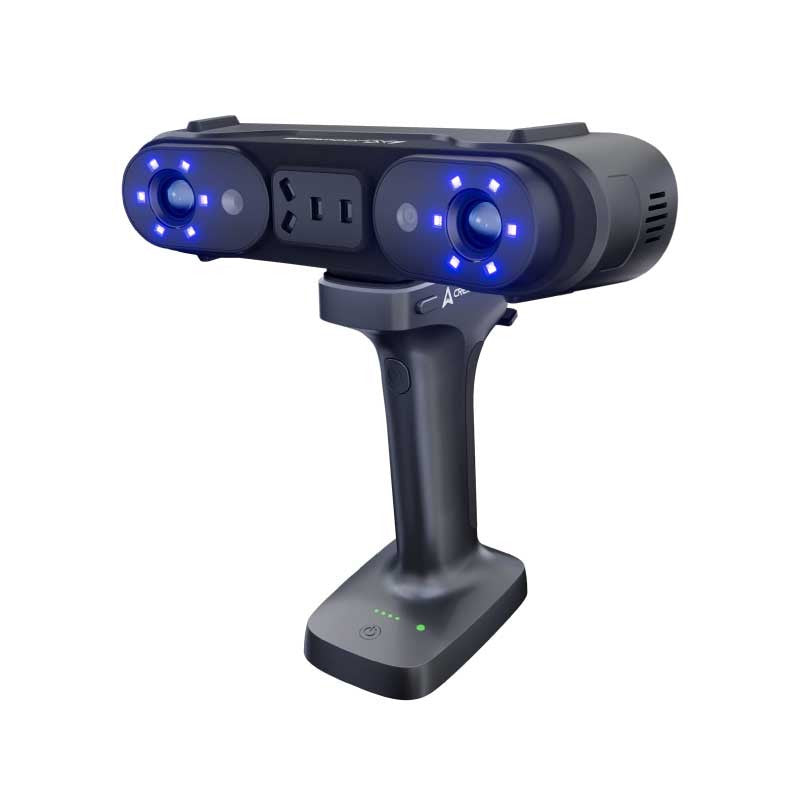

Il Creality Sermoon X1 è uno scanner 3D wireless di livello industriale sviluppato per metrologia, reverse engineering e controllo qualità. Combina laser blu, luce strutturata NIR e fotogrammetria integrata per digitalizzare con precisione componenti di qualsiasi dimensione, dai piccoli dettagli alle grandi strutture.
Precisione metrologica anche su oggetti di grandi dimensioni
Nelle modalità a laser blu, il Sermoon X1 raggiunge una precisione fino a 0,02 mm e un’accuratezza volumetrica di 0,02 mm + 0,04 mm/m.
Utilizzando i righelli di calibrazione e il sistema di fotogrammetria integrato, l’accuratezza volumetrica può raggiungere 0,02 mm + 0,03 mm/m, limitando l’accumulo di errori durante la scansione di componenti voluminosi.
Quattro modalità per acquisire ogni geometria
Il sistema combina diverse sorgenti luminose e modalità operative:
· Linea laser blu singola per cavità profonde e zone difficili da raggiungere
· 7 linee laser blu parallele per dettagli e strutture complesse
· 34 linee laser blu incrociate per acquisizioni rapide di grandi superfici
· Luce strutturata NIR per scansioni markerless di oggetti voluminosi
Questa configurazione permette di adattare la scansione alle dimensioni, alla geometria e alle caratteristiche superficiali del componente.
Acquisizione rapida fino a 90 FPS
Il Sermoon X1 raggiunge una velocità fino a 90 FPS nelle modalità a laser blu, consentendo di acquisire rapidamente superfici complesse e ridurre i tempi di ispezione.
La modalità con 34 linee incrociate registra fino a 1.734.000 misurazioni al secondo, mentre la tecnologia NIR può raggiungere 5.000.000 di misurazioni al secondo e una velocità fino a 30 FPS.
Fotogrammetria integrata per eliminare gli errori cumulativi
Il sistema di fotogrammetria integrato utilizza riferimenti globali e righelli di calibrazione per correggere automaticamente le deviazioni dimensionali.
Questa funzione permette di mantenere l’accuratezza durante l’acquisizione di parti di grandi dimensioni, rendendo il Sermoon X1 adatto alla verifica di stampi, attrezzature, componenti automotive e strutture industriali.
Da componenti di 5 mm a strutture di 4 metri
Il Sermoon X1 può digitalizzare oggetti con dimensioni comprese tra 5 × 5 × 5 mm e 4.000 × 4.000 × 4.000 mm.
Il campo di acquisizione raggiunge:
· 650 × 531 mm a una distanza di 600 mm con laser blu
· 1.300 × 935 mm a una distanza di 1.200 mm con luce NIR
L’ampio campo visivo migliora il tracciamento e riduce il numero di acquisizioni necessario per completare gli oggetti più grandi.
Scansione di superfici scure, metalliche e riflettenti
Il sistema ottico ibrido consente di acquisire numerose superfici nere, metalliche o riflettenti senza richiedere necessariamente l’applicazione di spray opacizzanti.
I 12 LED blu facilitano il rilevamento dei marker, mentre i 12 LED bianchi supportano la registrazione delle texture.
Texture realistiche e modelli pronti per la progettazione
La fotocamera RGB da 2 MP, abbinata al processore d’immagine Qualcomm e all’illuminazione LED, permette di acquisire texture realistiche a colori.
I modelli possono essere esportati nei formati STL, OBJ e PLY e utilizzati nei flussi di progettazione CAD/CAE, produzione additiva, simulazione e documentazione digitale.
Struttura monoblocco per una maggiore stabilità
Il corpo monoblocco lavorato CNC garantisce rigidità, stabilità termica e resistenza alle vibrazioni.
Un algoritmo di compensazione termica assistito dall’intelligenza artificiale corregge le variazioni di temperatura durante le sessioni prolungate, contribuendo a mantenere costante la qualità dei risultati.
Connessione wireless e autonomia fino a quattro ore
Il collegamento Wi-Fi 6, con una velocità di trasmissione dichiarata fino a 4,7 Gbps, consente di utilizzare lo scanner senza cavi e muoversi liberamente intorno a macchinari o componenti voluminosi.
La batteria integrata offre un’autonomia fino a quattro ore, rendendo il sistema adatto anche alle ispezioni sul campo e alle attività in reparto.
Compatto e leggero per l’impiego industriale

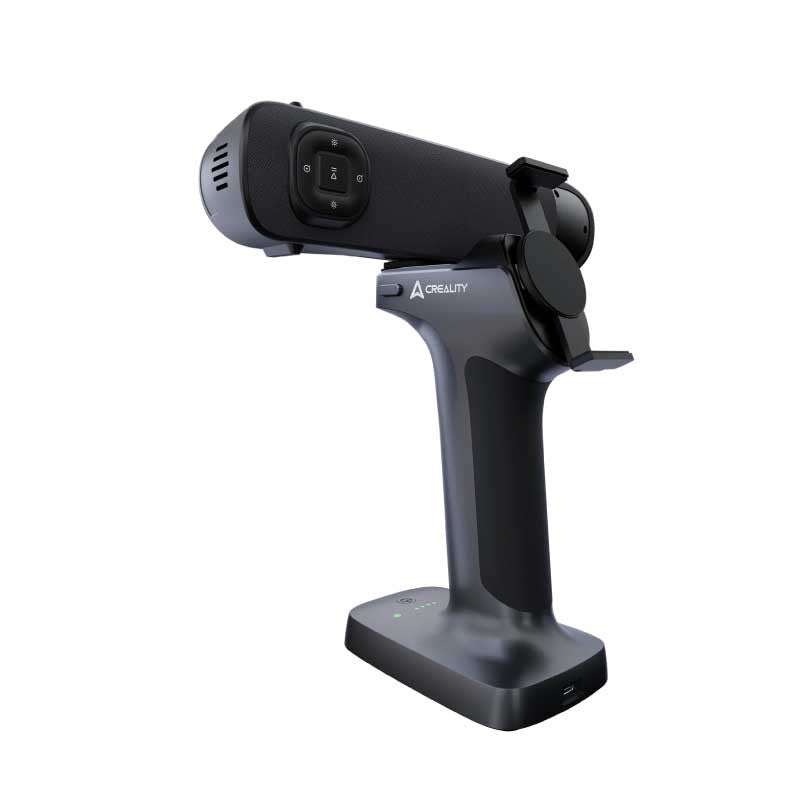

Con dimensioni di 216 × 74 × 51 mm e un peso di appena 530 g, il Sermoon X1 combina prestazioni metrologiche e portabilità. Il design ergonomico facilita le scansioni prolungate e il trasporto tra officine, reparti produttivi e laboratori.
Specifiche tecniche principali:
· Tecnologie: laser blu, luce strutturata NIR e fotogrammetria
· Modalità laser: linea singola, 7 linee parallele e 34 linee incrociate
· Precisione laser blu: fino a 0,02 mm
· Accuratezza volumetrica: 0,02 mm + 0,04 mm/m
· Accuratezza con righelli di calibrazione: 0,02 mm + 0,03 mm/m
· Precisione NIR: fino a 0,05 mm
· Velocità laser blu: fino a 90 FPS
· Velocità NIR: fino a 30 FPS
· Risoluzione 3D laser blu: 0,05–2 mm
· Risoluzione 3D NIR: 0,1–2 mm
· Volume acquisibile: da 5 × 5 × 5 a 4.000 × 4.000 × 4.000 mm
· Distanza di lavoro: da 150 a 1.200 mm, secondo la modalità
· Fotocamera RGB: 2 MP
· Connettività: Wi-Fi 6
· Autonomia: fino a 4 ore
· Sistemi operativi: Windows e macOS
· Temperatura operativa: da -10 a 40 °C
· Dimensioni: 216 × 74 × 51 mm
· Peso: 530 g
