Descrizione

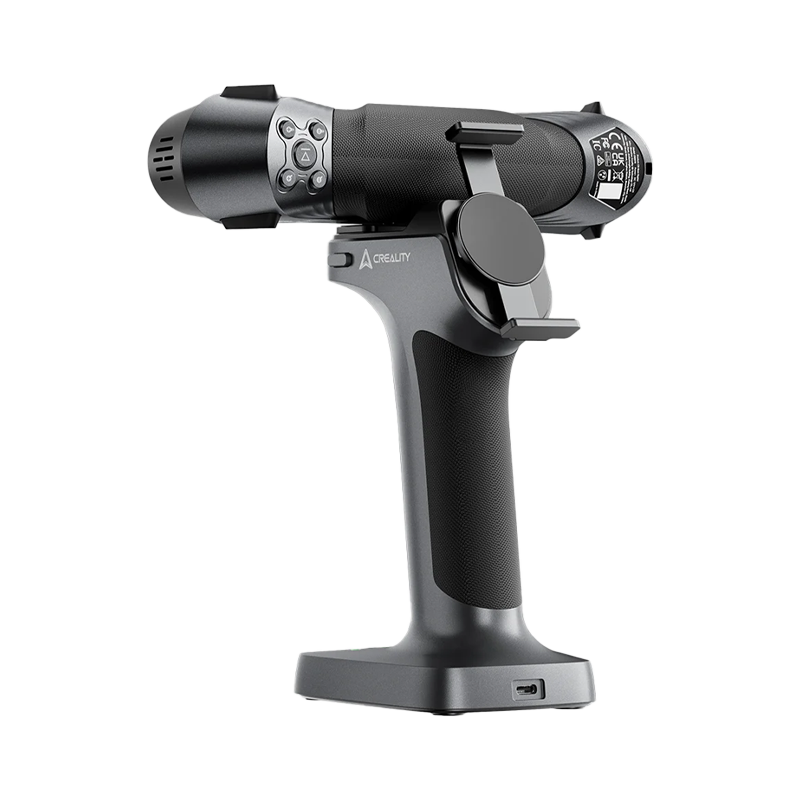

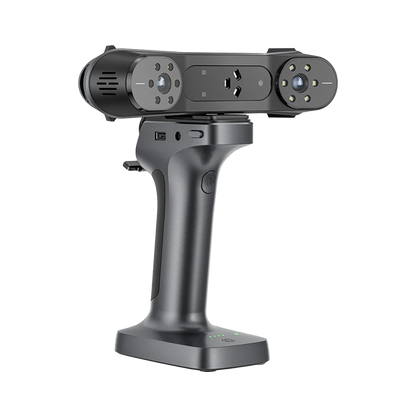

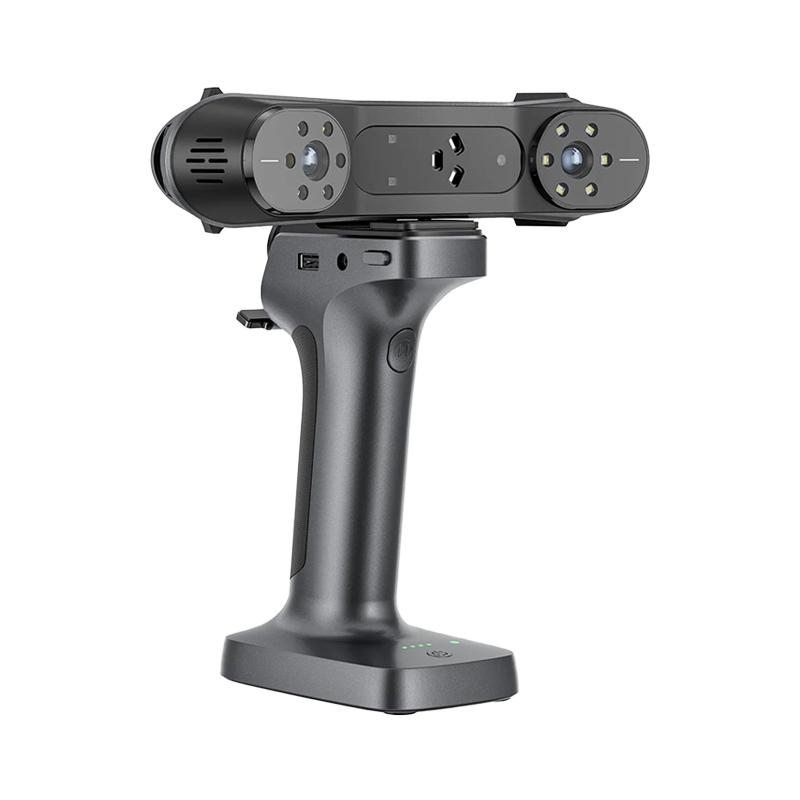

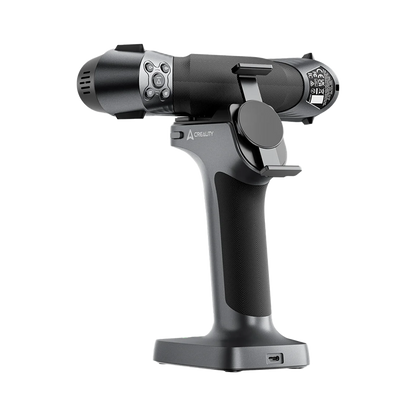

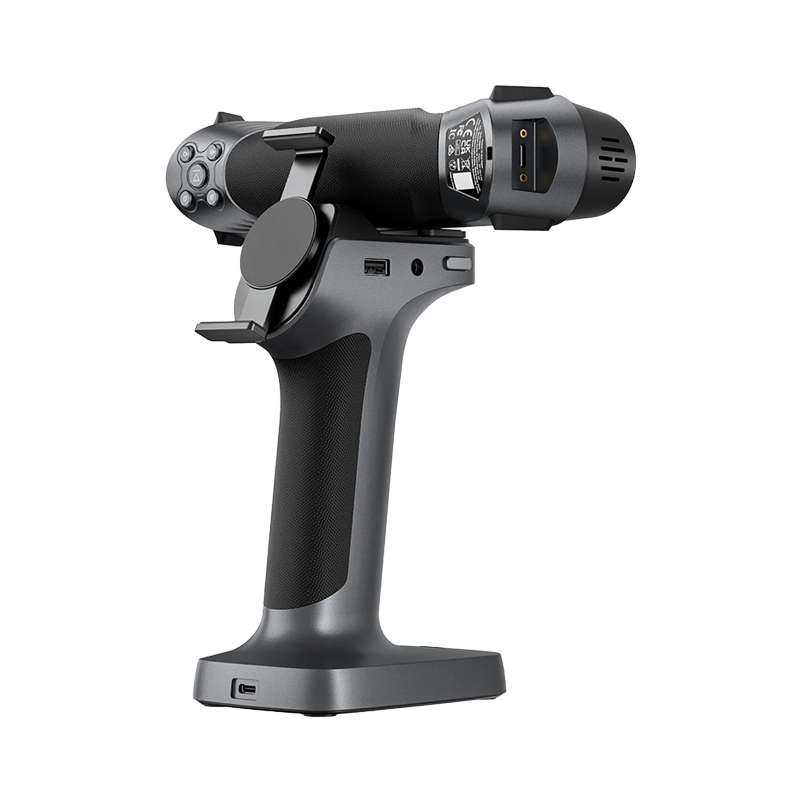

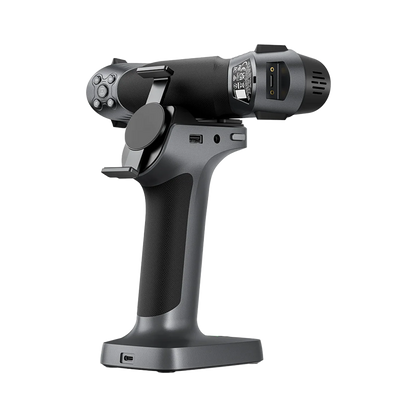

Il Creality RaptorX è uno scanner 3D professionale portatile progettato per reverse engineering, controllo dimensionale, progettazione e produzione additiva. Combina 34 linee laser blu incrociate, 7 linee laser blu parallele e luce strutturata NIR, adattandosi alla digitalizzazione di piccoli dettagli, componenti tecnici e oggetti di grandi dimensioni.
Precisione metrologica fino a 0,02 mm
Nelle modalità a laser blu, il RaptorX raggiunge una precisione fino a 0,02 mm e un’accuratezza volumetrica di 0,02 mm + 0,06 mm/m. Queste prestazioni permettono di acquisire geometrie e dettagli con l’accuratezza necessaria per reverse engineering, verifiche dimensionali e riproduzione di componenti.
Tre modalità per differenti esigenze di scansione
Il sistema ottico ibrido mette a disposizione tre modalità:
· 7 linee laser blu parallele per dettagli, bordi e acquisizioni localizzate ad alta definizione
· 34 linee laser blu incrociate per digitalizzare rapidamente superfici e componenti di medie o grandi dimensioni
· Luce strutturata NIR per scansioni fluide e senza marcatori di oggetti voluminosi e corpo umano
La combinazione delle tre tecnologie permette di scegliere il miglior equilibrio tra dettaglio, velocità e ampiezza dell’area acquisita.
Fino a 1.020.000 misurazioni al secondo
La modalità con 34 linee laser incrociate acquisisce fino a 1.020.000 misurazioni al secondo, con una frequenza massima di 60 FPS.
La modalità NIR raggiunge invece fino a 3.580.000 misurazioni al secondo e 30 FPS, facilitando il tracciamento di oggetti di grandi dimensioni durante la scansione manuale.
Da piccoli componenti a oggetti di quattro metri
Il Raptor X è indicato per oggetti con dimensioni comprese tra 5 × 5 × 5 mm e 4.000 × 4.000 × 4.000 mm.
Può quindi essere impiegato per acquisire piccoli componenti tecnici, stampi, parti meccaniche, elementi automotive, corpo umano e strutture di grandi dimensioni.
Ampio campo visivo con luce NIR
Nelle modalità a laser blu, l’area acquisita in un singolo fotogramma raggiunge 270 × 170 mm a una distanza di 300 mm.
La modalità NIR offre invece un campo visivo fino a 665 × 574 mm a una distanza di 1.000 mm, riducendo il numero di passaggi necessario per completare gli oggetti più grandi.
Scansione senza marcatori
La luce strutturata NIR permette di scansionare numerosi oggetti senza applicare marker.
La tecnologia di acquisizione one-shot migliora la stabilità del tracciamento e riduce il rischio di perdere la posizione durante i movimenti dello scanner. La modalità NIR è particolarmente indicata anche per la digitalizzazione del corpo umano e dei capelli.
Acquisizione di superfici nere e metalliche
Il sistema a laser blu consente di acquisire numerose superfici nere o metalliche senza richiedere necessariamente l’applicazione di spray opacizzanti. L’effettiva necessità dello spray dipende comunque dal livello di riflettività, trasparenza e finitura superficiale dell’oggetto.
Utilizzabile anche all’esterno
La modalità con 34 linee incrociate supporta condizioni di illuminazione ambientale fino a 100.000 lux, rendendo possibile l’utilizzo dello scanner anche all’aperto
La modalità con 7 linee parallele opera fino a 50.000 lux, mentre quella NIR supporta un’illuminazione fino a 30.000 lux.
Scansione wireless tramite Wi-Fi 6
L’impugnatura wireless permette di utilizzare il RaptorX senza un collegamento continuo al computer tramite cavo.
La connessione Wi-Fi 6, con velocità di trasmissione dichiarata fino a 4,7 Gbps, consente di trasferire rapidamente i dati mantenendo libertà di movimento intorno a veicoli, stampi e componenti voluminosi. Rimane disponibile anche il collegamento tramite USB-C.
Batteria ad alta capacità
L’impugnatura wireless integra una batteria da 35.400 mWh, progettata per supportare sessioni di scansione prolungate.
La ricarica rapida permette di raggiungere l’80% della capacità in circa 1,5 ore, facilitando l’impiego dello scanner in officina, in produzione o durante le attività sul campo.
Acquisizione delle texture a colori
Il sistema supporta la scansione a colori a 24 bit. L’illuminazione bianca supplementare migliora la luminosità e la qualità delle texture acquisite.
I modelli completi di informazioni cromatiche possono essere utilizzati per documentazione, visualizzazione, conservazione digitale e riproduzione tramite stampa 3D.
Leggero e facilmente trasportabile
Con un peso dichiarato di circa 405 g per il corpo dello scanner, il RaptorX è adatto anche alle sessioni di acquisizione prolungate. Il design ergonomico, i comandi integrati e l’indicatore luminoso circolare semplificano il controllo dello stato della scansione durante l’utilizzo.
Software CrealityScan
Il software CrealityScan gestisce acquisizione, allineamento, elaborazione delle nuvole di punti e generazione della mesh.
I dati possono essere esportati nei formati STL, OBJ e PLY e inseriti nei principali flussi di progettazione, ispezione e stampa 3D. È inoltre prevista l’integrazione con soluzioni professionali come Geomagic Control X, Geomagic Design X e Verisurf Inspect.
Specifiche tecniche principali:
· Tecnologie: laser blu e luce strutturata NIR
· Modalità: 7 linee laser parallele, 34 linee laser incrociate e NIR
· Precisione laser blu: fino a 0,02 mm
· Accuratezza volumetrica laser blu: 0,02 mm + 0,06 mm/m
· Precisione NIR: fino a 0,05 mm
· Accuratezza volumetrica NIR: 0,05 mm + 0,1 mm/m
· Velocità con 7 linee parallele: fino a 420.000 misurazioni/s
· Velocità con 34 linee incrociate: fino a 1.020.000 misurazioni/s
· Velocità NIR: fino a 3.580.000 misurazioni/s
· Frequenza laser blu: fino a 60 FPS
· Frequenza NIR: fino a 30 FPS
· Dimensioni degli oggetti: da 5 × 5 × 5 a 4.000 × 4.000 × 4.000 mm
· Campo visivo laser blu: 270 × 170 mm a 300 mm
· Campo visivo NIR: 665 × 574 mm a 1.000 mm
· Distanza di lavoro, 7 linee: 150–400 mm
· Distanza di lavoro, 34 linee: 200–600 mm
· Distanza di lavoro NIR: 170–1.000 mm
· Scansione all’aperto: fino a 100.000 lux, secondo la modalità
· Acquisizione del colore: 24 bit
· Connettività: USB-C e Wi-Fi 6
· Velocità wireless dichiarata: fino a 4,7 Gbps
· Batteria: 35.400 mWh nell’impugnatura wireless
· Ricarica: fino all’80% in circa 1,5 ore
· Formati di esportazione: STL, OBJ e PLY
· Software: CrealityScan
· Sistemi operativi: Windows e macOS
· Peso del corpo scanner: circa 405 g
