Descrizione

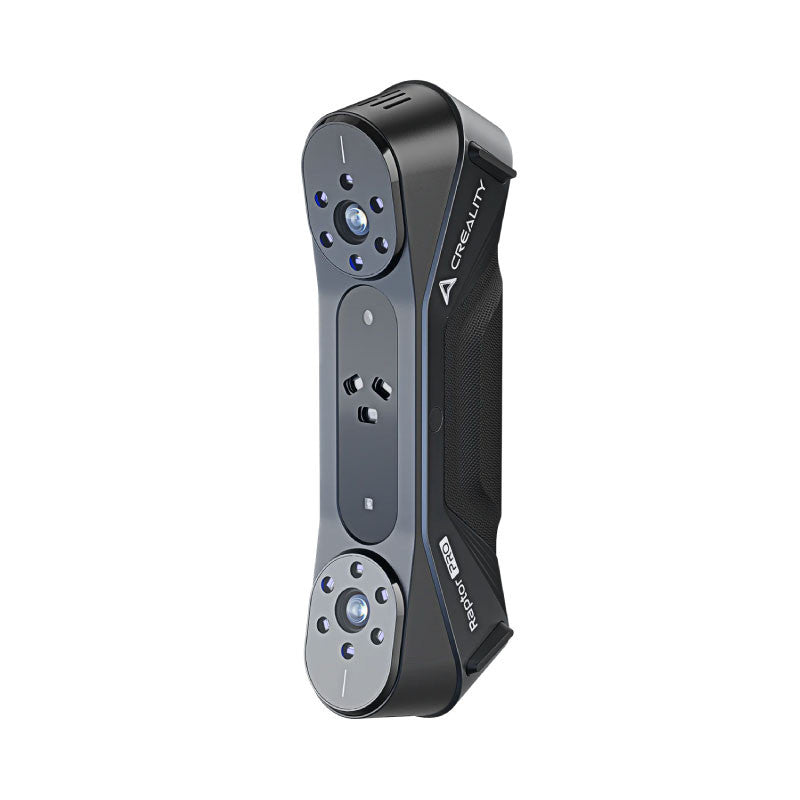

Il Creality Raptor Pro è uno scanner 3D professionale portatile progettato per reverse engineering, controllo dimensionale, progettazione e produzione additiva. Combina 22 linee laser blu incrociate, 7 linee laser blu parallele e luce strutturata NIR, offrendo un equilibrio tra precisione, velocità e capacità di acquisire oggetti di dimensioni molto differenti.
Precisione fino a 0,02 mm
Nelle modalità a laser blu, il Raptor Pro raggiunge una precisione fino a 0,02 mm e un’accuratezza volumetrica dichiarata di 0,02 mm + 0,08 mm/m. Queste prestazioni lo rendono adatto all’acquisizione di componenti meccanici, stampi, attrezzature e geometrie destinate alla ricostruzione CAD.
Tre modalità per differenti esigenze di scansione
Il sistema ottico ibrido mette a disposizione tre modalità:
· 7 linee laser blu parallele per bordi, dettagli e acquisizioni localizzate ad alta definizione
· 22 linee laser blu incrociate per scansionare rapidamente componenti di medie e grandi dimensioni
· Luce strutturata NIR per acquisizioni markerless di oggetti voluminosi, viso e corpo umano
Le linee parallele hanno uno spessore dichiarato di 0,1 mm, contribuendo a riprodurre con precisione anche i particolari più sottili.
Acquisizione fino a 3.580.000 misurazioni al secondo
La modalità con 22 linee incrociate raggiunge 660.000 misurazioni al secondo, mentre quella con 7 linee parallele arriva a 420.000 misurazioni al secondo.
La modalità NIR può elaborare fino a 3.580.000 misurazioni al secondo, facilitando il tracciamento durante la scansione manuale di oggetti estesi.
La frequenza raggiunge:
· 60 FPS con il laser blu
· 30 FPS con la luce strutturata NIR
· Da piccoli dettagli a oggetti di quattro metri
Il Raptor Pro può acquisire oggetti con dimensioni comprese tra 5 × 5 × 5 mm e 4.000 × 4.000 × 4.000 mm. Può quindi essere utilizzato per piccoli componenti tecnici, parti meccaniche, stampi, elementi automotive, sculture, corpo umano e strutture di grandi dimensioni.
Scansione senza marcatori
La tecnologia NIR permette di acquisire numerosi oggetti senza applicare marker.
L’imaging 3D One-Shot migliora la stabilità del tracciamento durante i movimenti dello scanner, rendendo più fluide le acquisizioni a mano libera e riducendo il rischio di perdere l’allineamento.
Per le superfici con pochi dettagli geometrici o per le applicazioni metrologiche più rigorose può comunque essere necessario utilizzare i marker.
Acquisizione di superfici nere e metalliche
Il laser blu permette di acquisire numerose superfici nere o metalliche senza ricorrere necessariamente a spray opacizzanti. L’effettiva necessità dello spray dipende tuttavia dalla trasparenza, dalla riflettività e dalla finitura superficiale del componente.
Utilizzabile anche all’aperto
La modalità con 22 linee laser incrociate supporta condizioni di illuminazione ambientale fino a 100.000 lux.
La modalità con 7 linee parallele opera fino a 50.000 lux, mentre la tecnologia NIR può essere utilizzata con un’illuminazione fino a 30.000 lux.
Queste caratteristiche ampliano le possibilità d’impiego in officina, nei reparti produttivi e durante le acquisizioni sul campo.
Texture realistiche a colori
La fotocamera RGB permette di acquisire texture a colori a 24 bit.

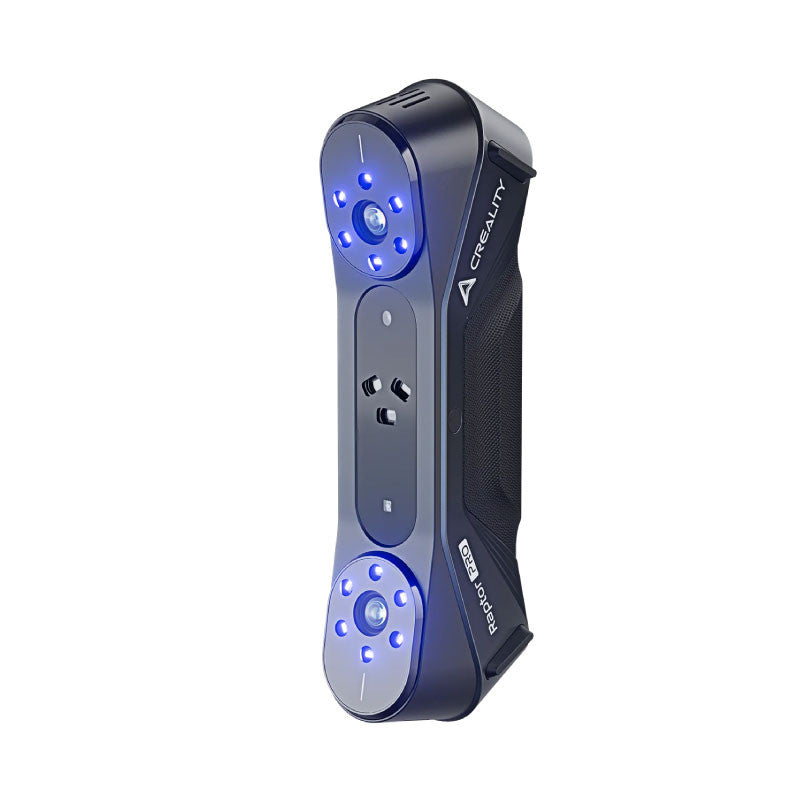

I 12 LED bianchi integrati migliorano l’illuminazione dell’oggetto e la qualità cromatica delle texture, rendendo i modelli adatti anche alla documentazione, alla visualizzazione e alla conservazione digitale.
Scansione di viso e corpo umano
La modalità NIR integra algoritmi specifici per la digitalizzazione del viso, del corpo e dei capelli.
Una scansione completa del corpo umano può essere realizzata in circa due minuti, rendendo il dispositivo utilizzabile anche per applicazioni medicali non diagnostiche, artistiche, ergonomiche e di personalizzazione.
Compensazione termica automatica
Un algoritmo di compensazione della temperatura corregge le variazioni causate dal riscaldamento del dispositivo.
Questa funzione contribuisce a mantenere stabile l’accuratezza durante le sessioni di acquisizione prolungate.
Connessione cablata o wireless
Il Raptor Pro si collega normalmente al computer tramite USB 3.0 Type-C.
La scansione wireless è disponibile utilizzando il Creality Scan Bridge, proposto come accessorio opzionale. Questa configurazione offre maggiore libertà di movimento durante l’acquisizione di veicoli, macchinari e oggetti voluminosi.
Leggero e facilmente trasportabile

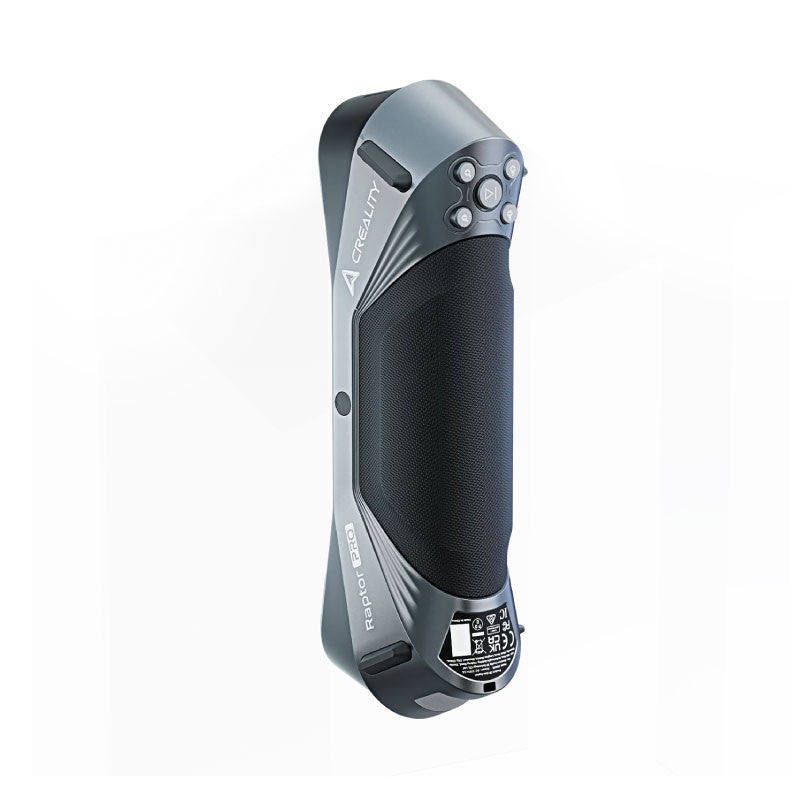

Con dimensioni di 215 × 50 × 74 mm e un peso di circa 405 g, il Raptor Pro è facilmente trasportabile e può essere utilizzato anche durante sessioni di scansione prolungate.
L’indicatore luminoso circolare fornisce un riscontro immediato sulla distanza e sullo stato dell’acquisizione.
Software CrealityScan
Il software CrealityScan gestisce calibrazione, acquisizione, allineamento, modifica della nuvola di punti e generazione della mesh.
I dati possono essere esportati nei formati STL, OBJ, PLY e ASC e inseriti nei principali flussi di progettazione, controllo e stampa 3D. È inoltre prevista l’integrazione con applicazioni professionali come Geomagic Control X, Geomagic Design X e Verisurf Inspect.
Specifiche tecniche principali:
· Tecnologie: laser blu e luce strutturata NIR
· Modalità: 7 linee laser parallele, 22 linee laser incrociate e NIR
· Precisione laser blu: fino a 0,02 mm
· Accuratezza volumetrica laser blu: 0,02 mm + 0,08 mm/m
· Precisione NIR: fino a 0,075 mm
· Accuratezza volumetrica NIR: 0,075 mm + 0,1 mm/m
· Risoluzione 3D laser blu: 0,05–2 mm
· Risoluzione 3D NIR: 0,1–2 mm
· Velocità con 7 linee parallele: fino a 420.000 misurazioni/s
· Velocità con 22 linee incrociate: fino a 660.000 misurazioni/s
· Velocità NIR: fino a 3.580.000 misurazioni/s
· Frequenza laser blu: fino a 60 FPS
· Frequenza NIR: fino a 30 FPS
· Dimensioni degli oggetti: da 5 × 5 × 5 a 4.000 × 4.000 × 4.000 mm
· Campo visivo, 7 linee: 270 × 170 mm a 300 mm
· Campo visivo, 22 linee: fino a 397 × 290 mm a 500 mm
· Campo visivo NIR: 630 × 550 mm a 1.000 mm
· Distanza di lavoro, 7 linee: 160–400 mm
· Distanza di lavoro, 22 linee: 200–550 mm
· Distanza di lavoro NIR: 170–1.000 mm
· Acquisizione del colore: 24 bit
· Illuminazione supplementare: 12 LED bianchi
· Connettività: USB 3.0 Type-C
· Wireless: tramite Scan Bridge opzionale
· Formati di esportazione: STL, OBJ, PLY e ASC
· Software: CrealityScan
· Sistemi operativi: Windows e macOS
· Dimensioni: 215 × 50 × 74 mm
· Peso: circa 405 g
· Alimentazione: 12 V, 2 A
