Descrizione

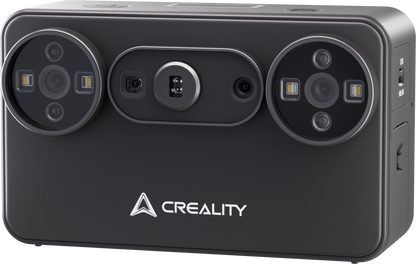

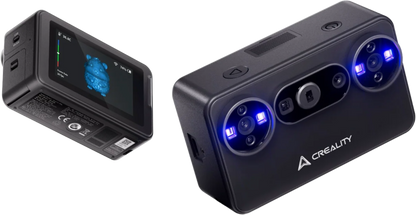

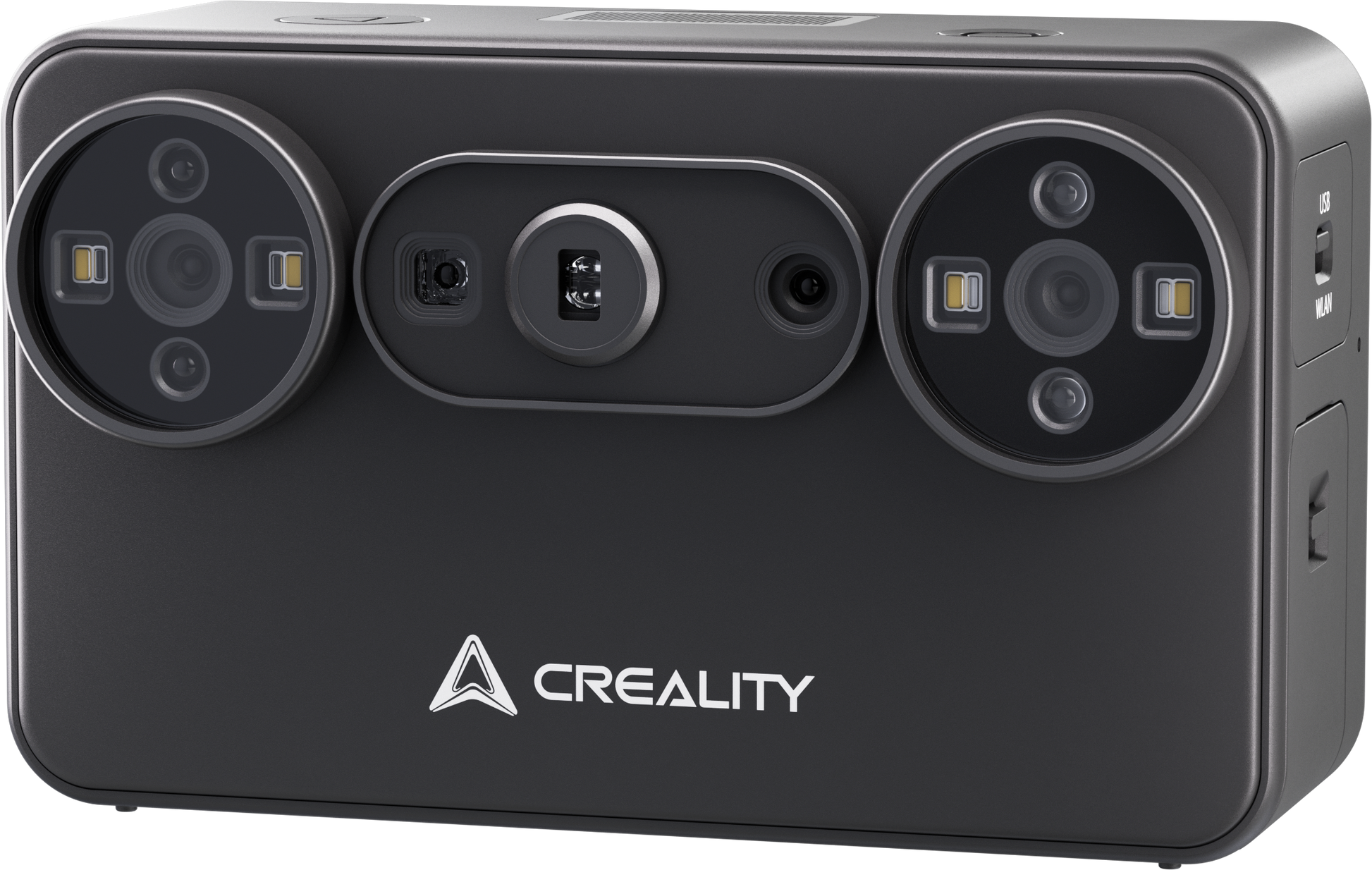

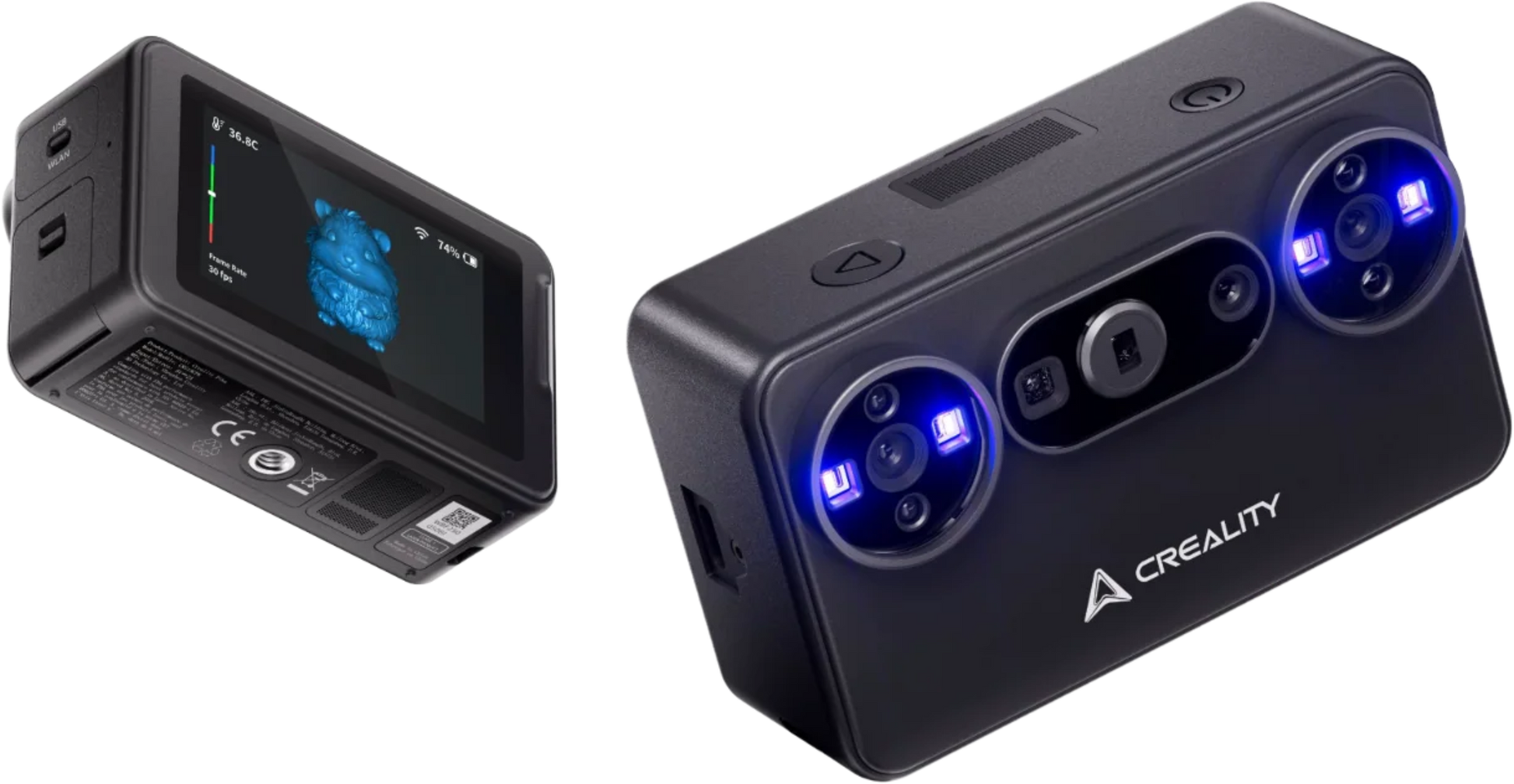

Il Creality Pika è uno scanner 3D tascabile progettato per acquisire piccoli componenti, oggetti di grandi dimensioni e corpo umano. Combina 7 linee laser blu parallele e luce strutturata NIR con touchscreen, Wi-Fi 6, batterie intercambiabili e funzioni di elaborazione basate sull’intelligenza artificiale.
Precisione fino a 0,03 mm
In modalità laser blu, il Pika raggiunge una precisione fino a 0,03 mm.
La risoluzione 3D può essere regolata tra 0,1 e 2 mm, permettendo di acquisire dettagli, bordi e geometrie complesse per reverse engineering, modellazione e riproduzione mediante stampa 3D.
Due tecnologie di scansione
Il sistema Dual Light mette a disposizione due modalità:
· 7 linee laser blu parallele, per piccoli componenti, dettagli e applicazioni ad alta precisione
· Luce strutturata NIR, per oggetti più grandi, acquisizioni markerless e scansione del corpo umano
La modalità NIR raggiunge una precisione dichiarata fino a 0,1 mm, con una risoluzione compresa tra 0,15 e 2 mm.
Velocità fino a 110 FPS
Quando collegato a un computer, il Pika raggiunge:
· Fino a 110 FPS con i laser blu
· Fino a 30 FPS con la luce strutturata NIR
Durante l’utilizzo con uno smartphone, le velocità massime sono:
· 40 FPS in modalità laser
· 20 FPS in modalità NIR
Le prestazioni effettive dipendono dalla configurazione hardware utilizzata per l’elaborazione.
Da piccoli dettagli a oggetti voluminosi
In modalità laser blu, il volume minimo acquisibile è di 5 × 5 × 5 mm.
La modalità NIR è invece indicata per oggetti a partire da circa 50 × 50 × 50 mm, oltre che per persone e soggetti di dimensioni maggiori.
Il campo acquisito in un singolo fotogramma varia in funzione della modalità e della distanza:
· Laser blu: da 101 × 107 mm a 160 mm fino a 344 × 268 mm a 400 mm
· NIR: da 144 × 134 mm a 200 mm fino a 764 × 670 mm a 1.000 mm
Distanza di lavoro fino a un metro
La distanza operativa varia in base alla tecnologia selezionata:
· Laser blu: 160–400 mm
· Luce strutturata NIR: 200–1.000 mm
Questa configurazione permette di utilizzare lo stesso scanner per piccoli componenti tecnici, attrezzature, oggetti artistici e scansioni del corpo umano.
Scansione senza marker
In modalità NIR, il Pika può utilizzare la geometria e la texture dell’oggetto per mantenere l’allineamento, consentendo numerose acquisizioni senza applicare marker.
Le modalità di tracciamento disponibili comprendono:
· Marker
· Marker globali
· Geometria
· Texture
· Allineamento markerless in determinate modalità
I marker rimangono consigliati sulle superfici uniformi, ripetitive o prive di caratteristiche facilmente riconoscibili.
Acquisizione di superfici nere e metalliche
Il sistema ottico è progettato per acquisire numerose superfici scure o metalliche senza richiedere necessariamente l’impiego di spray opacizzanti. L’effettiva necessità dello spray dipende comunque dalla lucentezza, dalla trasparenza e dal grado di riflettività del materiale.
Utilizzabile anche all’aperto
Il Pika integra filtri per limitare l’interferenza provocata dalla luce ambientale.
La resistenza all’illuminazione raggiunge:
· 110.000 lux in modalità laser blu
· 80.000 lux in modalità NIR con filtro
Questi valori rendono lo scanner adatto anche ad acquisizioni all’aperto, come statue, rilievi, componenti automotive e beni culturali.

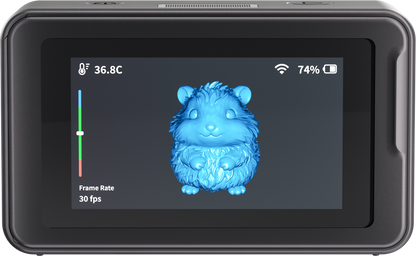

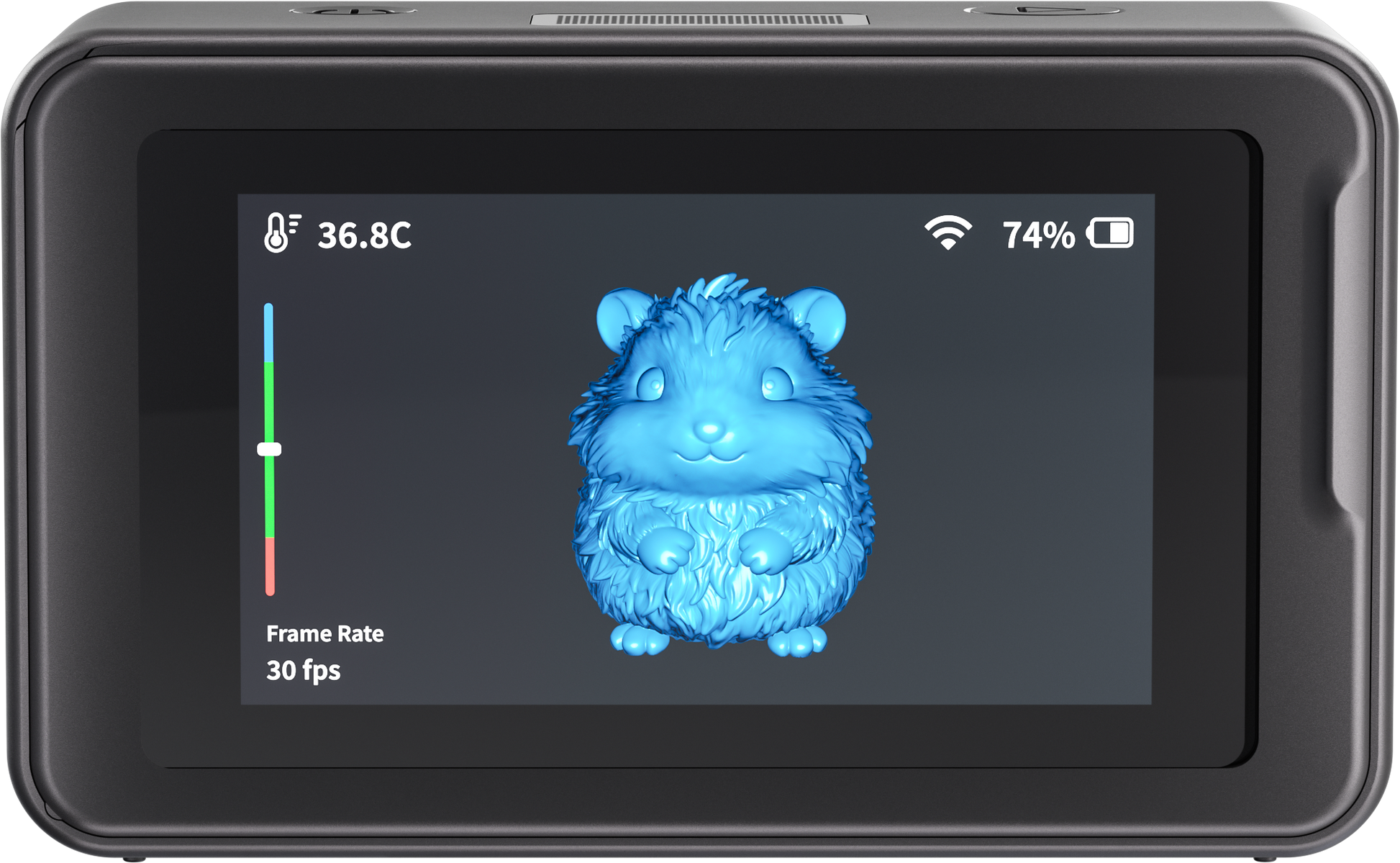

Touchscreen integrato da 3 pollici
Il touchscreen da 3 pollici permette di controllare l’inquadratura, lo stato dello scanner e i principali parametri di acquisizione direttamente dal dispositivo.
Il processore integrato a otto core da 2 GHz gestisce le funzioni dello scanner e supporta un’esperienza d’uso simile a quella di una fotocamera portatile.
L’elaborazione completa delle nuvole di punti e delle mesh richiede comunque uno smartphone o un computer compatibile.
Connessione Wi-Fi 6 e USB-C
Il Wi-Fi 6 integrato permette di collegare il Pika ai dispositivi mobili senza mantenere un cavo durante l’acquisizione.
È inoltre disponibile una porta USB 3.0 Type-C per il collegamento cablato ad alta velocità con il computer.
Lo scanner è compatibile con:
· Windows
· macOS
· Android
· iOS
Due batterie intercambiabili
Il Pika utilizza batterie rimovibili da 3.350 mAh e supporta la sostituzione a caldo.
Funzioni di elaborazione AI
Il software integra funzioni basate sull’intelligenza artificiale per automatizzare alcune operazioni di elaborazione:
· AI Texturing, per la ricostruzione delle texture
· AI Hole Filling, per la chiusura di piccoli fori nella mesh
· AI Body Reconstruction, per completare le parti mancanti nelle scansioni del corpo umano
Queste funzioni aiutano a ottenere modelli chiusi e più facilmente utilizzabili nei successivi flussi di stampa 3D e visualizzazione.
Acquisizione a colori
Il Pika supporta la mappatura delle texture a colori. Il sistema di illuminazione comprende:
· 4 LED blu/bianchi
· 4 LED infrarossi
L’illuminazione supplementare migliora la leggibilità delle texture e facilita il tracciamento durante l’acquisizione.
Software CrealityScan
Il software CrealityScan gestisce acquisizione, allineamento, filtraggio dei punti, generazione della mesh, riempimento dei fori e ricostruzione delle texture.
I modelli possono essere esportati nei formati STL, OBJ, PLY ed ASC.
Compatto e leggero
Il dispositivo misura 100 × 60 × 35 mm e pesa circa 260 g con la batteria installata.
Le dimensioni tascabili e il funzionamento wireless lo rendono particolarmente adatto alle acquisizioni in mobilità, alle attività sul campo e alle scansioni intorno a oggetti voluminosi.
Specifiche tecniche principali:
· Tecnologie: laser blu e luce strutturata NIR
· Modalità laser: 7 linee laser blu parallele
· Precisione laser blu: fino a 0,03 mm
· Precisione NIR: fino a 0,1 mm
· Risoluzione 3D laser blu: 0,1–2 mm
· Risoluzione 3D NIR: 0,15–2 mm
· Velocità laser con PC: fino a 110 FPS
· Velocità laser con smartphone: fino a 40 FPS
· Velocità NIR con PC: fino a 30 FPS
· Velocità NIR con smartphone: fino a 20 FPS
· Volume minimo laser blu: 5 × 5 × 5 mm
· Volume minimo NIR: 50 × 50 × 50 mm
· Campo laser minimo: 101 × 107 mm a 160 mm
· Campo laser massimo: 344 × 268 mm a 400 mm
· Campo NIR minimo: 144 × 134 mm a 200 mm
· Campo NIR massimo: 764 × 670 mm a 1.000 mm
· Distanza di lavoro laser: 160–400 mm
· Distanza di lavoro NIR: 200–1.000 mm
· Allineamento laser: marker, marker globali e markerless
· Allineamento NIR: marker, marker globali, geometria e texture
· Illuminazione ambientale laser: fino a 110.000 lux
· Illuminazione ambientale NIR: fino a 80.000 lux con filtro
· Illuminazione supplementare: 4 LED blu/bianchi e 4 LED IR
· Acquisizione del colore: sì
· Classe di sicurezza: Classe 1
· Display: touchscreen da 3 pollici
· Processore: CPU octa-core da 2 GHz
· Connettività wireless: Wi-Fi 6
· Interfaccia cablata: USB 3.0 Type-C
· Batteria: rimovibile da 3.350 mAh
· Batterie indicate nella confezione: 2
· Alimentazione: 5 V, 2 A
· Temperatura operativa: da -10 a 40 °C
· Formati di esportazione: STL, OBJ, PLY e ASC
· Software: CrealityScan
· Sistemi operativi: Windows, macOS, Android e iOS
· Dimensioni: 100 × 60 × 35 mm
· Peso: circa 260 g con batteria
